◆ 四核低功耗 Cortex-A55 up to 2.0GHz，内置 1TOPS NPU； ◆ DDR 内存 2G~8GB(可选)，存储 EMMC 8G~256GB(可选)； ◆ 支持双 MIPI/LVDS/EDP/HDMI 等显示屏，可做三屏异显； ◆ 支持双摄像头同时显示，如双 USB,双 MIPI 接口； ◆ 支持POE_IN； ◆ 支持双路 USB3.0，双路 USB2.0 接口； ◆ 支持 SATA、PCIE3.0 接口； ◆ 支持数字麦克风，双路 3W 功放； ◆ 支持继电器控制，人体感应，灯板控制； ◆ 支持双频双天线 WIFI6+蓝牙，双 1000M 以太网，可选配 4G、GPS 外置模块;

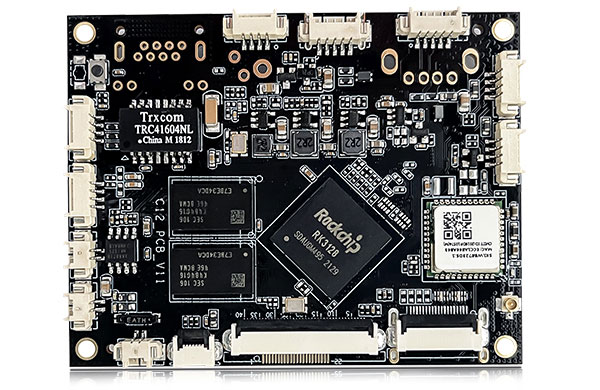

CPU:Quad-core Cortex-A7 up to 1.2GHz GPU:Mali-400MP2 GPU，支持 OpenGL ES1.1/2.0,内嵌高性能 2D 加速硬件 内存:1GB(可选配 2GB) 内置存储器:8G(可选配 4~128GB) 和 SD 卡扩展接口 内置 ROM： 2KB EEPROM 多媒体： 多格式 1080P 60fps 视频解码 (H.265,H.264,VC-1, MPEG-1/2/4, VP8)1080P 视频编码，支持 H.264,VP8 显示: 支持 MIPI/LVDS_TFT 显示屏,分辨率最高 1280x800,HDMI 1.4 支持 1080P 60Hz 显示，支持 HDCP 1.4 操作系统: 安卓 6.0 系统

产品特点 ◆主要有以下特点： ◆支持MIPI/EDP/LVDS/HDMI显示屏； ◆支持双摄像头同时显示，如双USB,双MIPI； ◆支持最多4路板载串口； ◆支持1路OTG,2路HOST;1路USB3.0； ◆支持数字麦克风； ◆支持26/34 Bits韦根输入输出； ◆支持继电器控制，人体感应，灯板控制； ◆支持WIFI，蓝牙，以太网，并可选配4G，GPS;

产品特点： 4核1.8G高性能处理器，独立集成NPU 0.8Tpos。 板型超薄小体积，接口丰富，超低功耗，赋能丰富AI应用 行业应用： 可穿戴设备，电子书，智慧屏，智能音箱，交互机器人，人脸闸机门禁考勤 人脸自助终端，智能相机，物流自助终端机，高拍仪等

1.4核2.0GHZ高性能处理器，独立集成NPU 0.8Tpos，双千兆网口。 2.低功耗，安全性高可适配主流国产操作系统，打造丰富的软件生态 行业应用：智能直播终端一体机，智能医疗，智能教育，智能AI商显，智能家居，工业自动化 控制，人机界面，中小型医疗分析器，电力等多种行业应用。

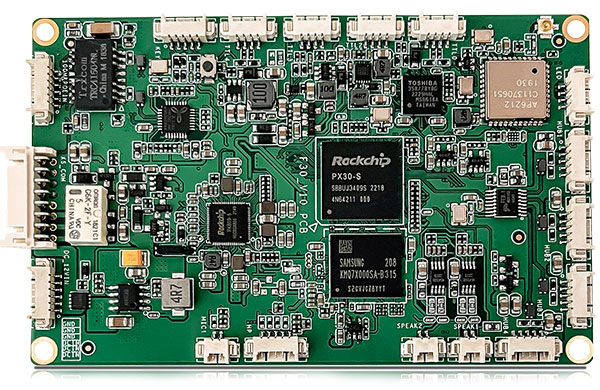

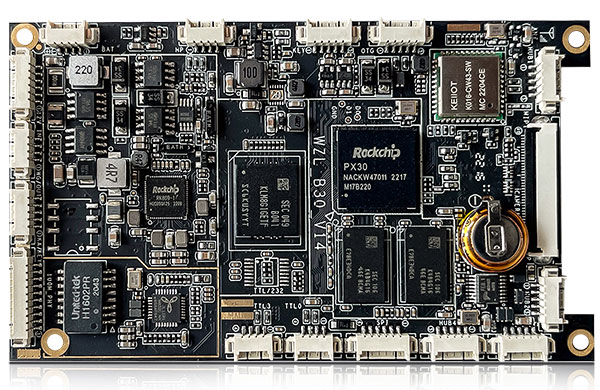

主要硬件指标 CPU PX30 四核 Cortex-A35 内存 1/2G(可选) 内置存储器 EMMC 8/16/32G/(可选) 内置 ROM 2KB EEPROM 解码分辨率 最高支持 1920*1080 操作系统 Android 8.1 网络支持 3G/4G、以太网、支持 WiFi/蓝牙 4.0、无线外设扩展 视频播放 多个数 1080P 60FPS 视频解码（H.265，H.264，VC-1， MPEG-1/2/4，VP8） 图片格式 支持 BMP、JPEG、PNG、GIF USB2.0 接口 4 个 USB 插座 LVDS/Mipi 屏 40pin FPC 接口 Mipi 摄像头 支持 DVP 摄像头 支持 触摸屏 I2C，USB 接口 深圳市万智联科技有限公司 Shenzhen Wislink Technology Co.,Ltd 串口 2 个串口插座，TTL/232 可切换 WIFI、BT 内置 WIFI，BT4.2（可选） 3G/4G 外置 WCDMA,EVDO,4G 全网通,支持语音通话（可选） 以太网 1 个，千兆以太网向下自适应 音视频输出 单声道 8R2W RTC 实时时钟 支持 定时开关机 支持 系统升级 支持 USB 升级，远程 OTA 升级合增量升级 电源输入 DC9-12V POE 支持 POE 供电（可选） 外接电源 STB 电源，支持

主要硬件指标 CPU PX30 四核 Cortex-A35 内存 1/2G(可选) 内置存储器 EMMC 8/16/32G/(可选) 内置 ROM 2KB EEPROM 解码分辨率 最高支持 1920*1080 操作系统 Android 8.1 网络支持 3G/4G、以太网、支持 WiFi/蓝牙 4.0、无线外设扩展 视频播放 多个数 1080P 60FPS 视频解码（H.265，H.264，VC-1，MPEG-1/2/4，VP8） 图片格式 支持 BMP、JPEG、PNG、GIF USB2.0 接口 4 个 USB 插座 LVDS/Mipi 屏 40pin FPC 接口 Mipi 摄像头 支持 DVP 摄像头 支持 触摸屏 I2C，USB 接口 串口 2 个串口插座，TTL/232 可切换 WIFI、BT 内置 WIFI，BT4.2（可选） 3G/4G 外置 WCDMA,EVDO,4G 全网通,支持语音通话（可选）以太网 1 个，千兆以太应 音视频输出 单声道 8R2W RTC 实时时钟 支持 定时开关机 支持 系统升级 支持 USB 升级，远程 OTA 升级合增量升级 电源输入 DC9-12V POE 支持 POE 供电（可选） 外接电源 STB 电源，支持

特点 ◆ 主要有以下特点： ◆ 支持 MIPI/EDP/LVDS/HDMI 显示屏； ◆ 支持双摄像头同时显示，如双 USB 双摄,MIPI+DVP 双摄； ◆ 支持最多 4 路板载串口； ◆ 支持 1 路 OTG,5 路 HOST ◆ 支持 26/34 Bits 韦根输入输出； ◆ 支持继电器控制，人体感应，灯板控制； ◆ 支持 WIFI，蓝牙，以太网，并可选配 4G，GPS; ◆ 支持双屏异显双触摸； ◆ 支持 POE 供电。

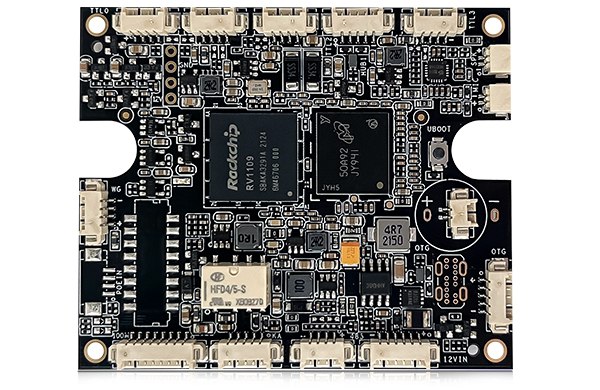

CPU 双核ARM Cortex-A7 NPU 1.2Tops，support INT8/INT16 内存 1GB 内置存储器 8GB 操作系统 Linux 4.19.11,QT支持5.5以上，支持快速启动 显示屏 MIPI接口 摄像头 双目MIPI接口 网络支持 10/100M以太网 USB 1路(HOST)，可接4G模块 Wi-Fi 支持（默认不贴），WiFi跟USB只能2选1 OTG 1路(OTG) 串口 3路TTL，1路调试串口，1路485（默认TTL） 继电器 支持 韦根 支持26/34输入或者输出 补光灯 支持三色补光灯，IR补光灯 喇叭 8R3W 系统升级 支持USB升级，远程OTA升级合增量升级 电源输入 DC12V/2A~3A

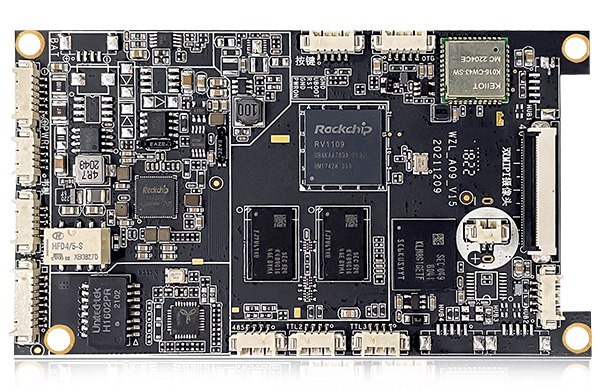

我司 A09 型号的优质系统嵌入式主板、嵌入式准系统等产品方案凭借优异的工业级别性能，在外部接口和数据处理能力、稳定性和能耗度等多方面下功夫、雕磨技术，在人脸识别市场中广受好评。 在处理器和芯片组上，根据客户实际场景需求搭建具有优质人脸识别能力的功能模块，充分发挥工业级别优势，打造具有高度稳定性、低能耗度的产品方案。在外部接口搭建过程中，通过拓展网络接口和外部接口、显示接口，实现和实际应用场景的无缝对接。主要应用领域：动态人脸识别设备，考勤门禁机，手持核验终端。 特点 ◆ 支持 MIPI 显示屏； ◆ 支持双 MIPI 摄像头同时显示； ◆ 支持 3 路板载串口（485/232/TTL）； ◆ 支持 5 路 USB; ◆ 支持 26/34 Bits 韦根输入/输出； ◆ 支持继电器控制，感应模块，RGW 信号灯控制； ◆ 支持 WIFI，蓝牙，以太网; ◆ 支持锂电池供电。

◆高集成度。集成USB/LVDS/eDP/以太网/HDMI/WIFI/蓝牙于一体，简化整机设计，可插TF卡. ◆内置PCI-E 3G/4G模块.支持华为、移远、中兴、域格、龙尚、友方等多种PCI-E 3G/4G模块,更加适合广告一体机的远程维护,节约人工成本. ◆丰富的扩展接口.5路USB接口(3个插针,1个标准USB口，1个OTG USB),SPI可扩展4个串口,或4路GPIO接口，可以满足市场上各种外设的要求. ◆高清晰度。最大支持3840x2160的解码和各种LVDS/eDP接口的LCD显示屏.支持EDP-4K输出。 ◆功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。 ◆管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

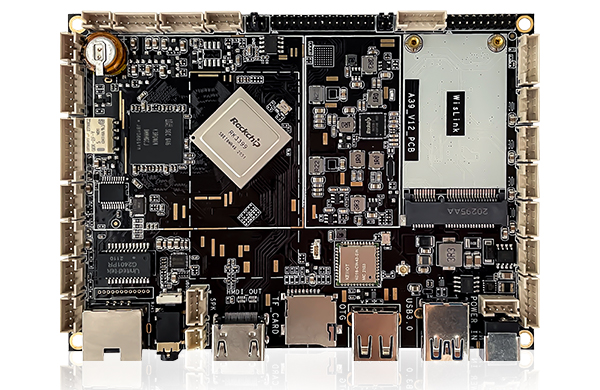

概述 我司A39板卡集成多媒体解码、液晶驱动、以太网、HDMI、WIFI、3G/4G、蓝牙于一体，支持绝大部分当前流行的视频及图片格式解码，支持双8/10位的LVDS接口以及eDP接口，可以驱动各种TFT LCD显示屏，大大简化整机系统设计，TF卡和带锁的SIM卡座，稳定性更强，非常适合目前的双屏收银一体机，电子秤，人证访客一体机，人脸识别自助终端，测温一体机等产品。另外还支持双屏异显双触摸功能。 特点 ◆高集成度，集成USB/LVDS/eDP/以太网/HDMI/WIFI/蓝牙于一体，简化整机设计，可插TF卡。 ◆内置PCI-E 3G/4G模块.支持华为、移远、中兴、域格、龙尚、友方等多种PCI-E 3G/4G模块,更加适合广告一体机的远程维护,节约人工成本。 ◆丰富的扩展接口，6路USB接口(4个插针,1个标准USB3.0口，1个OTG USB)可以满足市场上各种外设的要求。 ◆高清晰度。最大支持3840x2160的解码和各种LVDS/eDP接口的LCD显示屏。

特点 ◆主要有以下特点： ◆支持MIPI/EDP/HDMI显示屏； ◆支持双摄像头同时显示，如双USB，双MIPI，MIPI+USB等； ◆支持5路板载串口,2路TTL，2路232,1路485； ◆支持1路OTG,1路HOST;2路HUB；1路USB-3.0 ◆支持人体感应接口，信号灯控制接口，防拆开关接口； ◆支持5GWIFI，蓝牙，以太网，并可选配4G，GPS; 支持双屏异显双触摸。

1、高集成度。集成USB/LVDS/eDP/以太网/HDMI/WiFi/蓝牙于一体，简化整机设计，可插SD卡。 2、内置PCI-E 3G模块。支持支持华为、龙尚、移远、中兴等多种PCI-E 3G/4G模块，更加适合广告一体机的远程维护，节约人工成本。 3、丰富的扩展接口。7个USB接口（5个插针，2个标准USB口)，3个可扩展串口，GPIO/ADC接口，可以满足市场上各种外设的要求。 4、高清晰度。最大支持3840x2160的解码和各种LVDS/eDP接口的LCD显示屏。 5、功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。 6、管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。 1、高集成度。集成USB/LVDS/eDP/以太网/HDMI/WiFi/蓝牙于一体，简化整机设计，可插SD卡。 2、内置PCI-E 3G模块。支持支持华为、龙尚、移远、中兴等多种PCI-E 3G/4G模块，更加适合广告一体机的远程维护，节约人工成本。 3、丰富的扩展接口。7个USB接口（5个插针，2个标准USB口)，3个可扩展串口，GPIO/ADC接口，可以满足市场上各种外设的要求。 4、高清晰度。最大支持3840x2160的解码和各种LVDS/eDP接口的LCD显示屏。 5、功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。 6、管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。

特点 ◆ 主要有以下特点： ◆ 支持 MIPI 显示屏； ◆ 支持双摄像头同时显示，如双 USB,MIPI+DVP； ◆ 支持最多 2 路板载串口； ◆ 支持 1 路 OTG,4 路 HUB; ◆ 支持 26/34 Bits 韦根输入或输出； ◆ 支持继电器控制，人体感应，灯板控制； ◆ 支持 WIFI，蓝牙，以太网，并可外挂 4G， CPU PX30 四核 Cortex-A35 内存 1/2G(可选) 内置存储器 EMMC 8/16/32G/(可选) 内置 ROM 2KB EEPROM 解码分辨率 最高支持 1920*1080 操作系统 Android 8.1 网络支持 3G/4G、以太网、支持 WiFi/蓝牙 4.0、无线外设扩展 视频播放 多个数 1080P 60FPS 视频解码（H.265，H.264，VC-1，MPEG-1/2/4，VP8） 图片格式 支持 BMP、JPEG、PNG、GIF USB2.0 接口 4 个 USB 插座 LVDS/Mipi 屏 40pin FPC 接口 Mipi 摄像头 支持 DVP 摄像头 支持 触摸屏 I2C，USB 接口 串口 2 个串口插座，TTL/232 可切换 WIFI、BT 内置 WIFI，BT4.2（可选） 3G/4G 外置 WCDMA,EVDO,4G 全网通,支持语音通话（可选） 以太网 1 个，千兆以太网向下自适应 音视频输出 单声道 8R2W RTC 实时时钟 支持 定时开关机 支持 系统升级 支持 USB 升级，远程 OTA 升级合增量升级 电源输入 DC9-12V POE 支持 POE 供电（可选） 外接电源 STB 电源，支持 3.3V 5V 12V

1、高集成度。集成USB/LVDS/eDP/以太网/HDMI/WiFi/蓝牙于一体，简化整机设计，可插SD卡。 2、内置PCI-E 3G模块。支持支持华为、龙尚、移远、中兴等多种PCI-E 3G/4G模块，更加适合广告一体机的远程维护，节约人工成本。 3、丰富的扩展接口。7个USB接口（5个插针，2个标准USB口)，3个可扩展串口，GPIO/ADC接口，可以满足市场上各种外设的要求。 4、高清晰度。最大支持3840x2160的解码和各种LVDS/eDP接口的LCD显示屏。 5、功能齐全。支持横竖屏播放，视频分屏，滚动字幕，定时开关，USB数据导入等功能。 6、管理方便：人性化的播放列表制作软件，便于广告播放管理和控制。播放日志，方便了解播放情况。
